Данный калькулятор позволяет вычислить энергетический бюджет беспроводной трассы и получить ответы на следующие вопросы: возможна ли связь на заданном расстоянии и какие антенны для этого потребуются.
При данном расчете не учитываются такие параметры как высота подвеса антенн, влияние расстояния на блокирование зон Френеля из-за кривизны земной поверхности и особенностей рельефа между точками радиотрассы. То есть, оценивается лишь параметры энергетики радиоканала в условиях прямой видимости.
В поле "Чувствительность приемника" следует указать реальную чувствительность для требуемого типа модуляции и, соответственно, требуемой скорости кодирования. По умолчанию указано значение чувствительности - 90dBm, что является практическим пределом для подключения абонентского устройства к Базовой станции.
Вместо значений по умолчанию в полях нужно указать реальные параметры

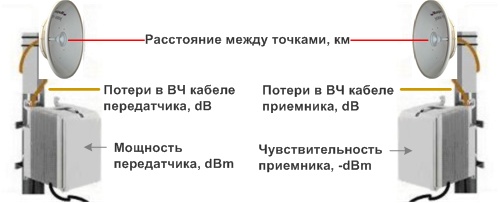

Рабочая частота передатчика Расстояние между точками Потери в кабеле и разъемах
(MHz) (км) (dB)
Мощность передатчика Усиление антенны передатчика Потери проникновения
(dBm) (dBi) (dB)
Чувствительность приемника Усиление антенны приемника Запас по замираниям
(-dBm) (dBi) (dB)
Потери в свободном пространстве Уровень сигнала на входе приемника Прогноз работы радиоканала
(dB) (dBm)


Результат расчета - запас помехоустойчивости к внешним помехам и замираниям сигнала, который обычно задается не менее 10 дБ для сохранения максимальной модуляции и устойчивой связи при резких ухудшениях условий прохождения радиоволн.

Для первода величин mW и dBm и обратно можно использовать правила взаимного перевода:
из мВт в дБм = 10Log10(mW), из дБм в мВт = 10(dBm/10)  [ Калькулятор перевода dBm - mW - dBm ]
Иногда производитель указывает такой параметр, как чувствительность приемника не в дБм, а в мкВ. Для удобства можно воспользоваться нижеприведенной формой для пересчета величин на сопротивлении 50 Ом.
Перевод значения чувствительности приемника из дБм в мкВ
Абсолютные значение в дБм Результат в мкВ (Rпр= 50 Ом)

Перевод значения чувствительности приемника из мкВ в дБм
Значение в мкВ Результат в дБм
